Shrnovače píce SB a SP
Jednorotorové shrnovače SB - 3621, SB - 3921, SB - 4231, SB - 4631 jsou nesené na tříbodovém závěsu traktoru, SB - 4941, SP - 682D, SP - 772D, SP - 852H, SB - 1332 a SB - 1352 jsou tažené za traktorem. Pracovní záběry těchto shrnovačů se pohybují od 3,6 m do 13,4 m.
Ozubený převod
Nejdůležitější součástí shrnovačů jsou rotory a převod rotoru. Shrnovače píce ze Strojíren Rožmitál disponují uzavřenou převodovou skříní se stálou olejovou náplní. Stálá olejová náplň zajišťuje kontinuální důkladné mazání kladek a dráhy kulisy a snižuje hlučnost rotoru při práci a opotřebení jednotlivých dílů kulisového mechanismu. Skříň rotoru má velký průměr, čímž je zajištěna dostatečná vzdálenost ložisek jednotlivých ramen a tím i pevnost a pracovní spolehlivost jednotlivých ramen rotoru.
Dvourotorové shrnovače lze dále rozdělit na dva typy, a to ty, jež vytváří středový řádek nebo boční řádek.
Shrnovač SB - 1352 je tažený dvourotorový shrnovař s variabilní šířkou shrnování.
Velice zajímavé a pro kvalitu práce i předcházení poruchám velice důležité je příčné i podélné kopírování terénu. Kopírování je zajištěno tříkolovým podvozkem pod rotorem, který je standardně dodáván ke všem typům tažených dvourotorových shrnovačů na němž je každý rotor upevněn samostatně a nezávisle na rámu stroje. Jedno z kol je předsazeno těsně před pracovní prsty a umožňuje podélné kopírování. Druhá dvě kola jsou na nápravě pod skříní rotoru. Příčné kopírování umožňuje zavěšení pracovního rotoru na otočném čepu.
Všechny typy poháněných strojů jsou vybaveny přetěžovacími spojkami, které zabraňují poškození stroje.
Shrnovače SB - 3621, SB - 3921, SB - 4231 a SB - 4631 jsou také vybaveny amortizačními tyčemi, které zabraňují rozkmitání stroje, ujíždění na svahu a umožňují automatickou stabilizaci při jejich zvednutí do transportní polohy. Stroje jsou připojovány do tříbodového závěsu a po spuštění do pracovní polohy se v kloubovém spojení pohybují volně.

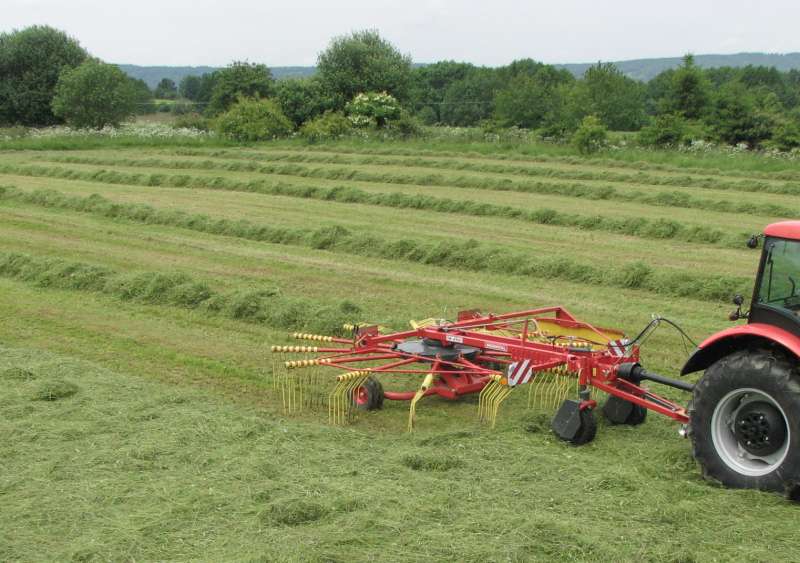

Shrnovače jednorotorové

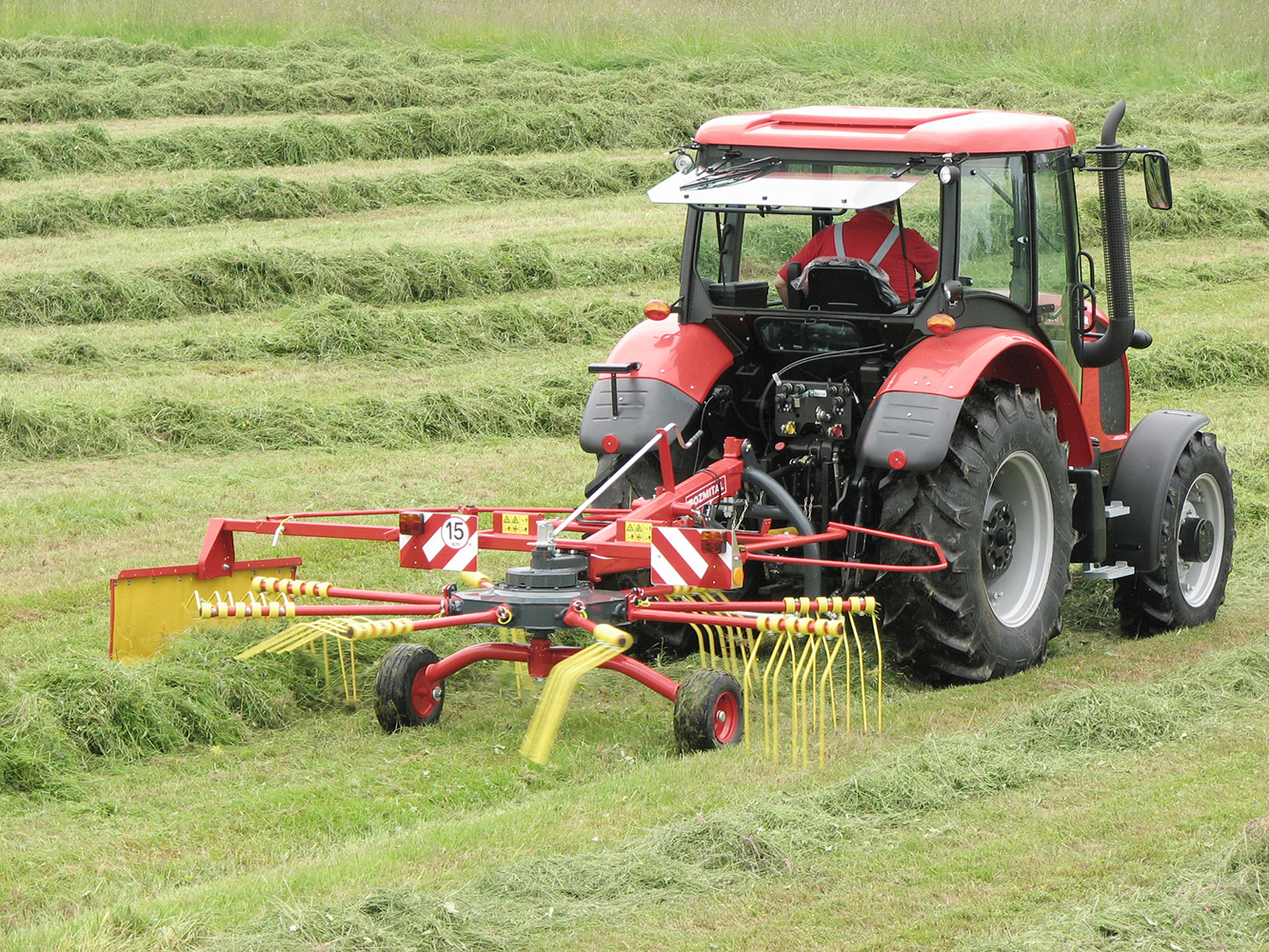

Shrnovač SB - 3621
shrnovač SB - 3621 má pracovní záběr 3,6 m.
- Dvoukolová náprava
- Rotor s 8 pracovními rameny a 3 pracovními prsty
- Pro menší rozlohy
- Volitelné příslušenství: přední kopírovací kolečko pro modely SB-3621, SB-3921, SB-4231 a SB-4631

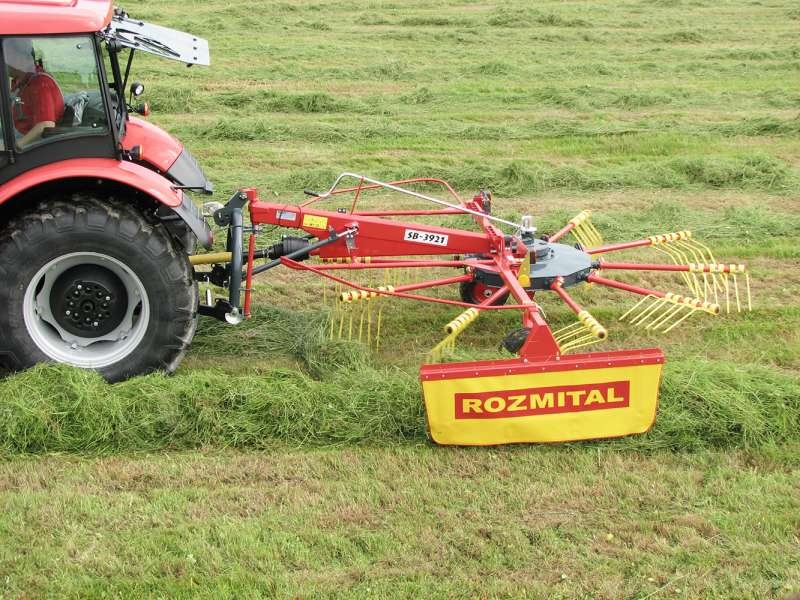

Shrnovač SB - 3921
shrnovač SB - 3921 má pracovní záběr 3,9 m.
- Dvoukolová náprava
- Velký rotor s 10 pracovními rameny a 3 pracovními prsty
- Volitelné příslušenství: přední kopírovací kolečko pro modely SB-3621, SB-3921, SB-4231 a SB-4631
Shrnovač SB - 4231
shrnovač SB - 4231 má pracovní záběr 4,2 m.
- Tandemový podvozek zajišťující vyšší stabilitu a kopírování terénu
- Kola podvozku jsou umístněna těsně za pracovními prsty, aby hrabice dobře kopírovaly terén.
- Originální podélné kopírování rotoru nezávisle na poloze rámu
- Velký rotor s 10 pracovními rameny a s velkou převodovkou
- Volitelné příslušenství: přední kopírovací kolečko pro modely SB-3621, SB-3921, SB-4231 a SB-4631
Shrnovač SB - 4231
shrnovač SB - 4231 má pracovní záběr 4,6 m.
- Tandemový podvozek se 4 koly
- Přední kola těsně za pracovními prsty
- Velký rotor s 10 pracovními rameny a s velkou převodovkou
- Pro větší rozlohy
- Volitelné příslušenství: přední kopírovací kolečko pro modely SB-3621, SB-3921, SB-4231 a SB-4631
Shrnovač SB - 4941
shrnovač SB - 4941 má pracovní záběr 4,9 m.
- Tažený stroj, dvojmontáž ve standardu
- Hydraulicky ovládaný podvozek se 6 koly
- Rotor se 13 pracovními rameny
- Výborné kopírování terénu
- Pro velké rozlohy
Shrnovače dvourotorové na prostřední řádek

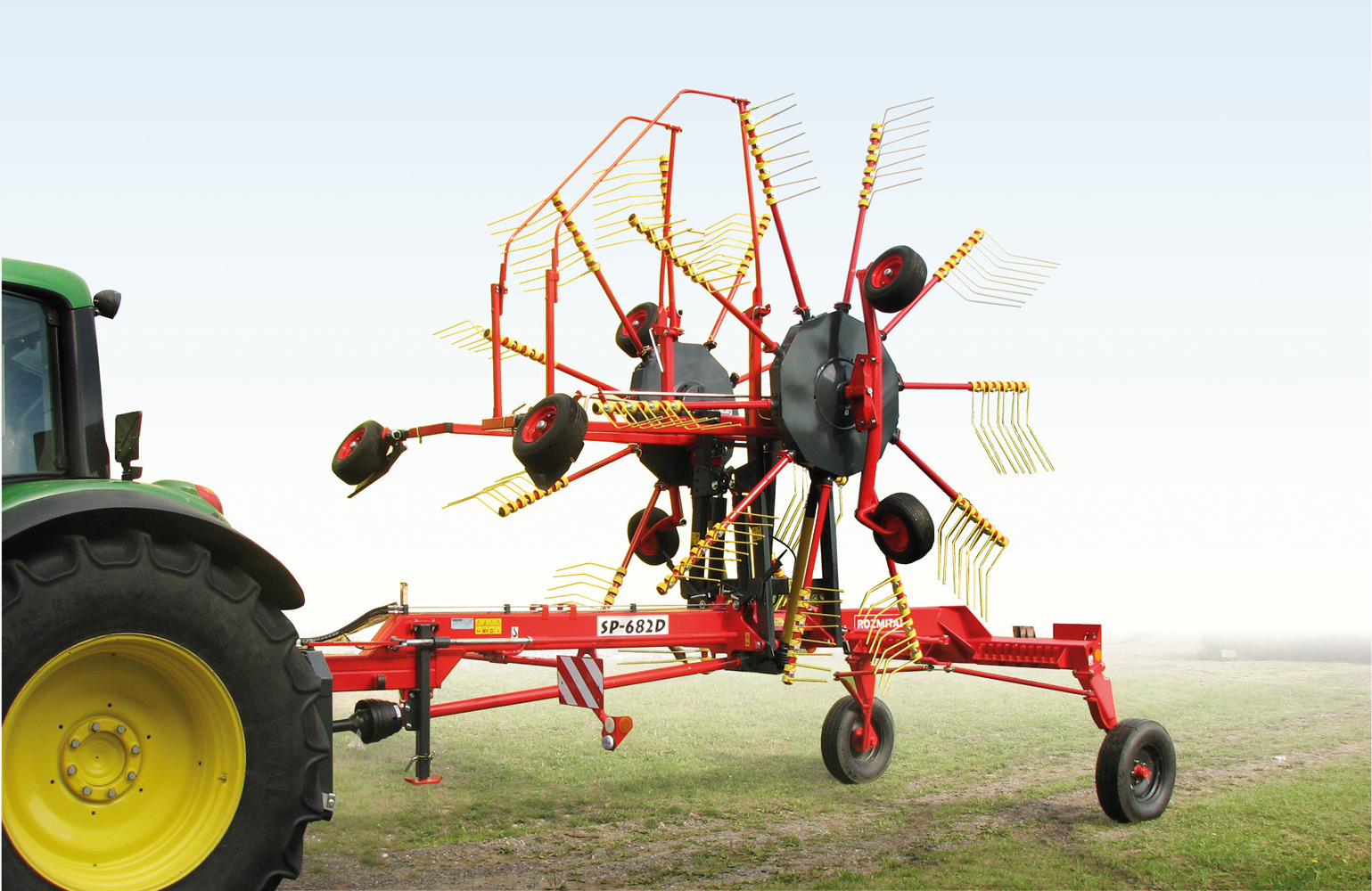

Shrnovač SP - 682D
dvourotorový shrnovač na prostřední řádek se záběrem 6,8m
- Fixní nastavení rotorů na pracovní záběr 6,8m
- ixní řádek se šířkou 1,2m
- Řízená zadní náprava
- Výborné podélné a příčné kopírování každého rotoru nezávisle na poloze rámu/li>
- Kopírovací kolečka ve standardní výbavě
- Spolehlivý a výkonný

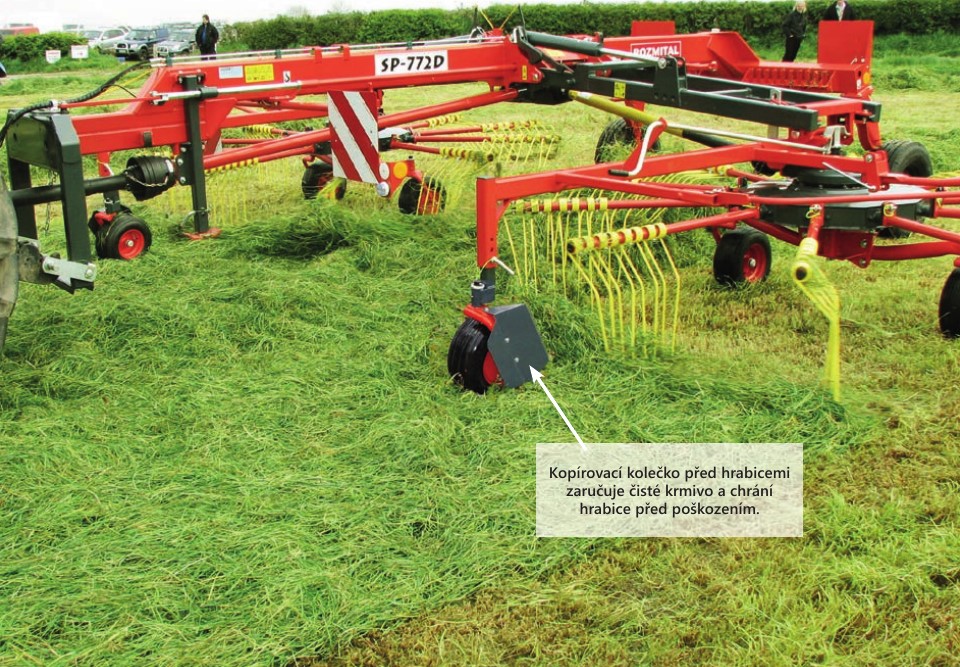

Shrnovač SP - 772D
dvourotorový shrnovač na prostřední řádek se skokovým nastavením pracovního záběru a řádku, se záběrem až 7,7m
- Pracovní záběr lze nastavit na 6,80/7,25/7,70m
- Shrnutý řádek lze nastavit na 1,20/1,65/2,10m
- Řiditelná zadní náprava
- Výborné podélné a příčné kopírování každého rotoru nezávisle na poloze rámu
- Kopírovací kolečka ve standardní výbavě
- Spolehlivý a výkonný

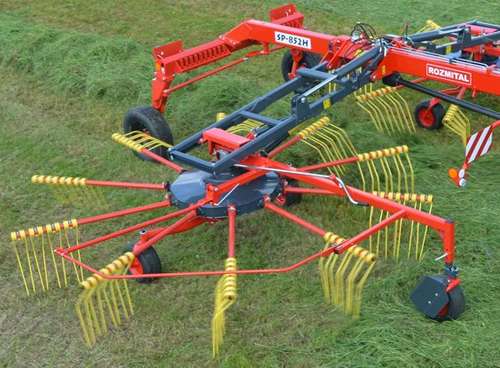

Shrnovač SP - 852H
dvourotorový shrnovač na prostřední řádek s hydraulicky nastavitelným pracovním záběrem až 8,5 m.
- Originální řešení sklopných ramen a hydraulického posunu rotorů ROZMITAL
- Řiditelná zadní náprava
- Automatický návrat rotorů do transportní polohy při sklopení ramen
- Výborné podélné a příčné kopírování každého rotoru nezávisle na poloze rámu
- Velká kopírovací kolečka ve standardní výbavě
- Spolehlivý a výkonný

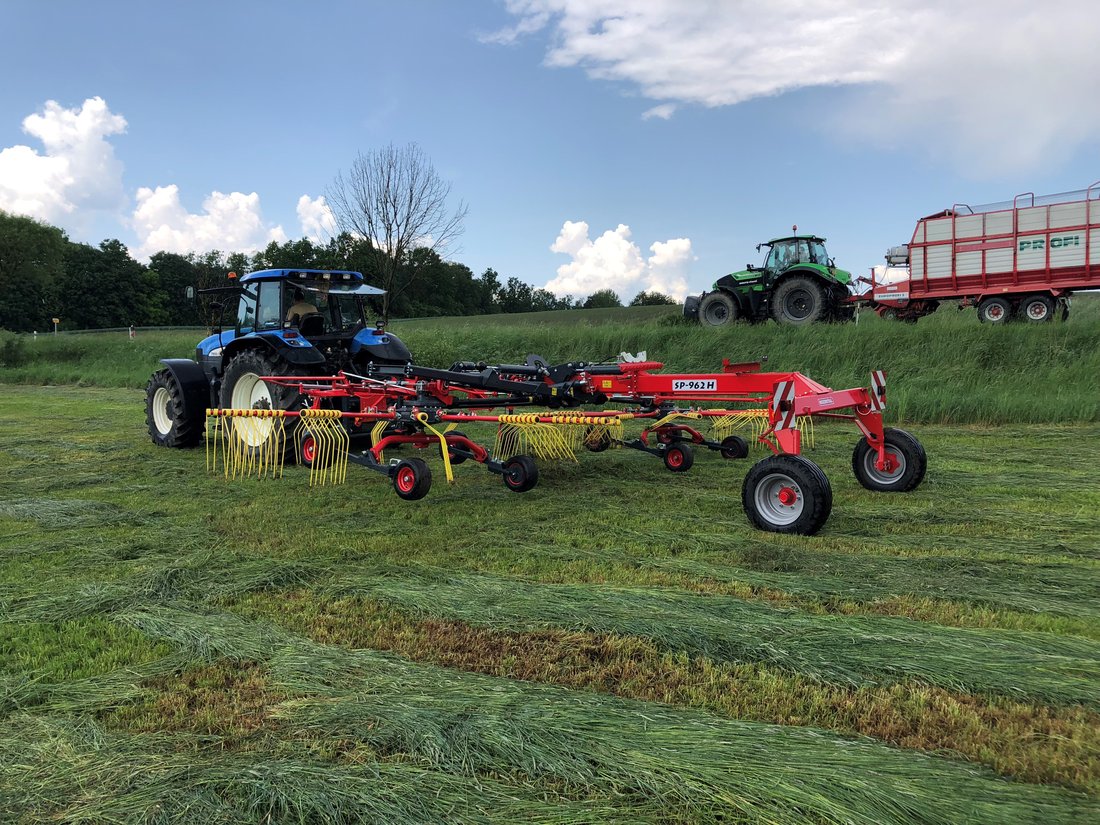

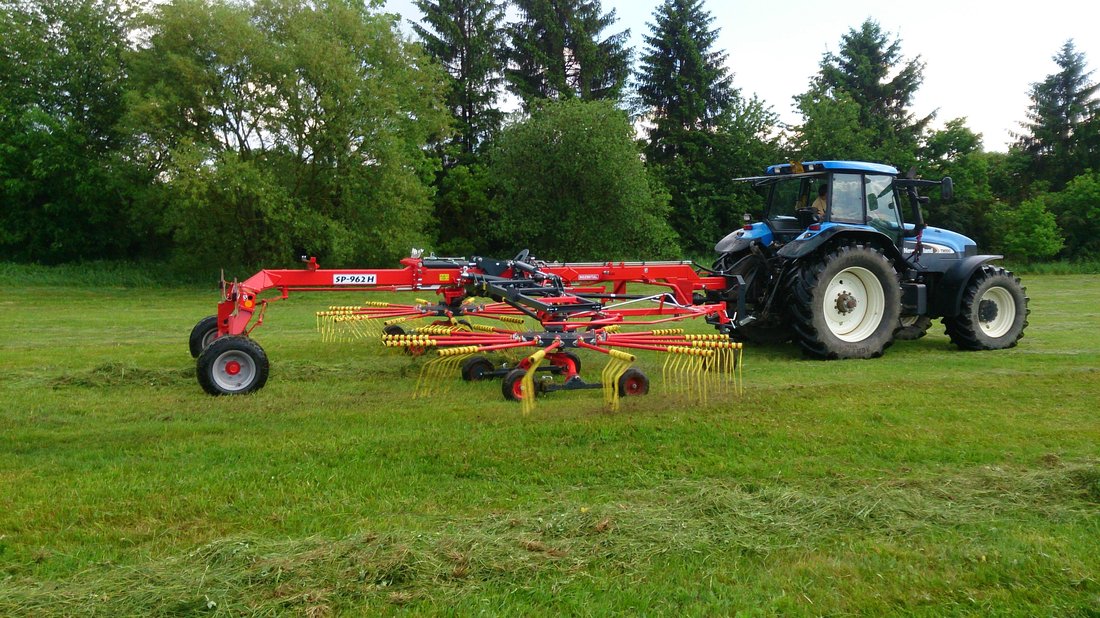

Shrnovač SP - 962H
dvourotorový shrnovač na prostřední řádek s pracovním záběrem 9,6 m
Dvourotorový shrnovač na prostřední řádek s hydraulicky nastavitelným pracovním záběrem až 9,6m. Originální řešení sklopných ramen a hydraulického posunu rotorů
Shrnovače dvourotorové boční

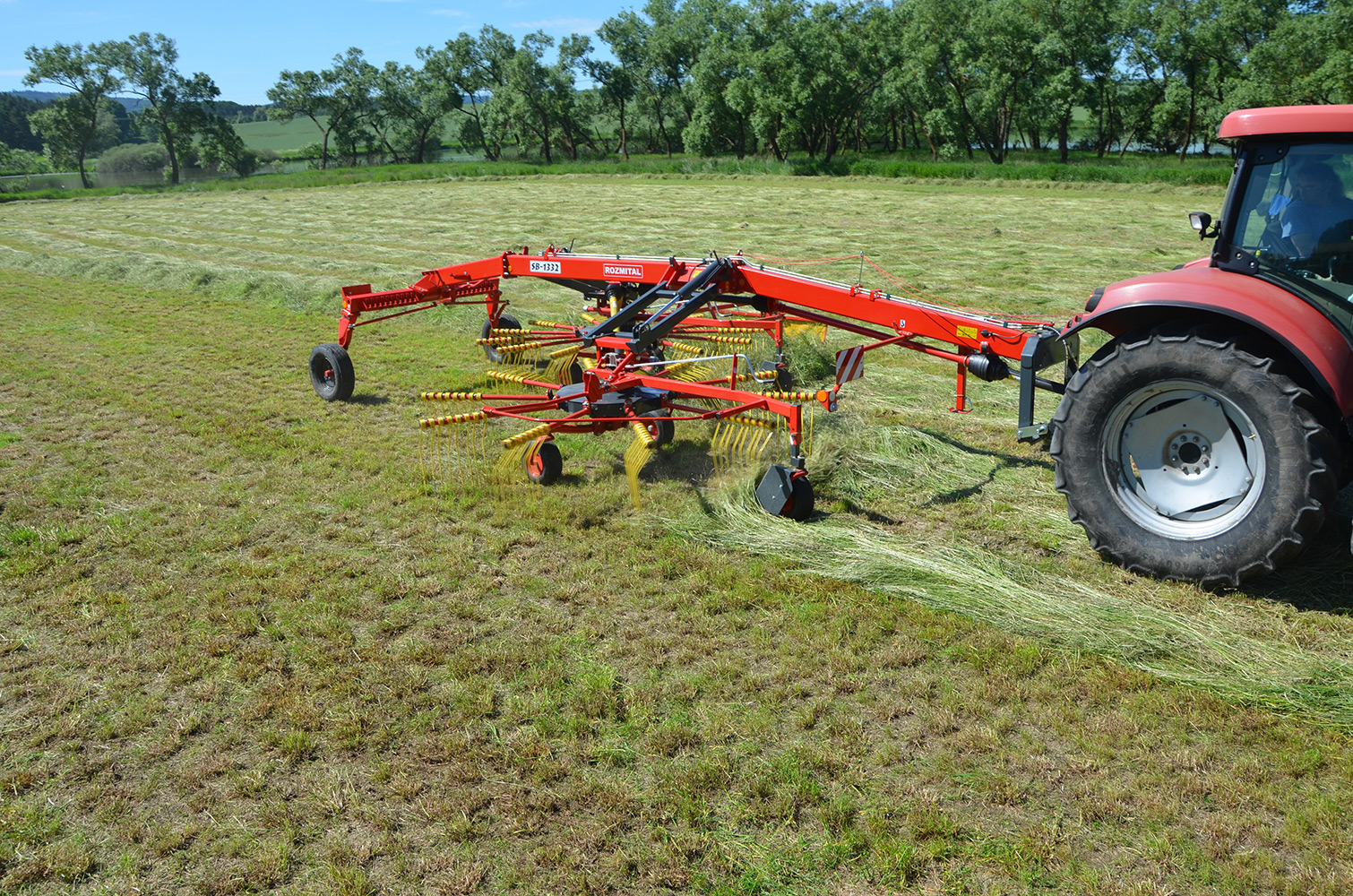

Dvourotorový shrnovač píce SB - 1332
dvourotorový shrnovač na boční řádek se záběrem 6,8m
- Rotory na sklopných ramenech s 10 a 13 pracovními rameny
- Fixní pracovní šířka
- Možnost shrnování až 13,40m při jízdě dvěma směry/li>
- Podélné a příčné kopírování rotorů nezávisle na poloze rámu
- Řízená zadní náprava
- Velká kopírovací kolečka ve standardní výbavě
- Pro velké plochy
- Výkonný a spolehlivý

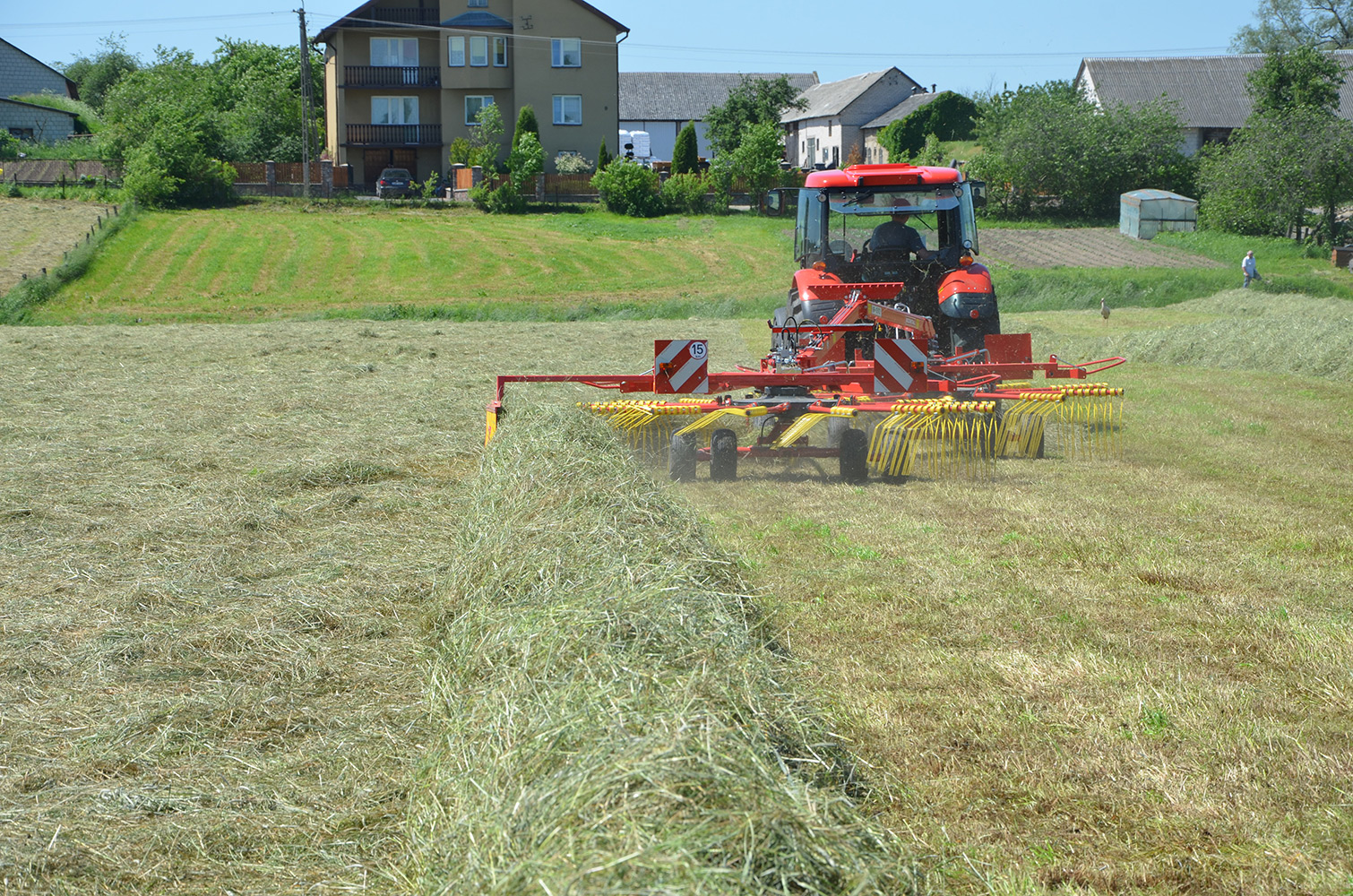

Shrnovač SB - 1352
dvourotorový shrnovač na boční řádek s pracovním záběrem 6,80 – 13,40m
- Variabilní pracovní záběr s možností vytvoření řádku až z 13,4 m
- Kopírovací kolečka ve standardní výbavě
- Vynikající podélné kopírování těsně před pracovními prsty/li>
- Hydraulicky ovládané podvozky
- Nezávislé kopírování obou rotorů v podélném i příčném směru
- Shrnování na jeden nebo dva řádky
- Pracovní rotory s 10 a 13 rameny, se 4 dvojprsty
Každý rotor shrnovače je vybaven hydraulicky ovládaným podvozkem, jenž umožňuje výškové nastavení rotoru z transportní do pracovní polohy a zpět. Hlavní nosný rám s transportní nápravou je zde nahrazen oproti jiným shrnovačům lehkými nosníky, které dovolují rotorům vzájemně nezávislé kopírování terénu.
Tento stroj je univerzální v tom, že natočením zadního rotoru se určí, zda se bude shrnovat píce na jeden nebo dva boční řádky. Polohou zadního rotoru lze také plynule regulovat šířku záběru shrnování při tvorbě jednoho bočního řádku.
Pro snížení namáhání pracovních hrabic a kvůli menším ztrátám při práci shrnovače, jsou zde použity nové 13-ti ramenné rotory. Kulisový mechanismus stejně jako u ostatních osvědčených typů zůstává v uzavřené skříni s olejovou náplní.
Vzhledem k nižšímu položení těžiště stroje, snížení celkové váhy a možnosti hydraulického natočení druhého rotoru vůči hlavnímu nosníku se výrazně zlepšila ovladatelnost stroje. Pro práci tohoto stroje je nutno použít traktor se dvěma hydraulickými okruhy. Jeden okruh slouží pro přestavení stroje z pracovní do transportní polohy, druhý pro natočení zadního rotoru oproti hlavnímu nosníku stroje a tím k nastavení způsobu a šířky shrnování.
